中科煜宸水導激光技術助力航空7075鋁板加工

來源:中科煜宸  作者:中科煜宸  時間:2023-06-28 11:12:49  已閱:0




7075鋁合金是一種冷處理鍛造合金,強度高,遠優于低碳鋼,可用于制造飛機結構和其他需要高強度和強耐腐蝕性的高應力結構,是航空運用最佳板材之一。



使用傳統機械切割或者其他切割方式對7075鋁板進行加工會(huì )產生大量的熱量和機械應力,易出現變形、裂紋等問題,從而影響到零部件的精度和質量。


中科煜宸采用水導激光技術對7075鋁合金加工,并進行過程監控與結果觀察:


 格柵尺寸

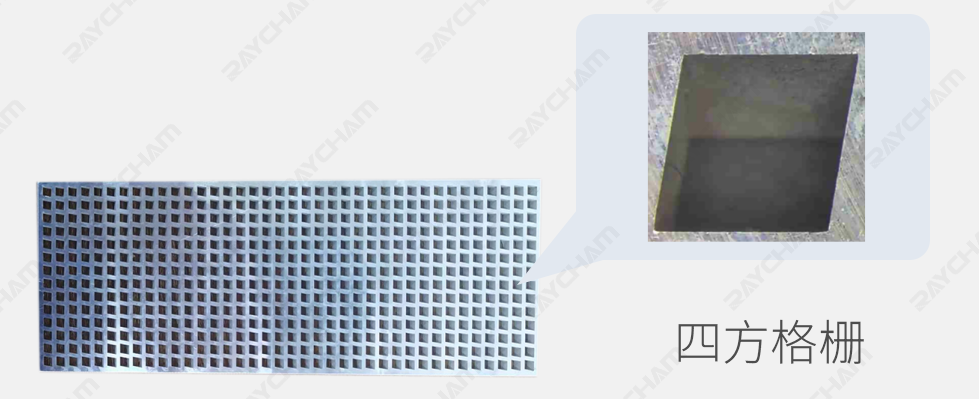

四方格柵:邊長3.5mm,相鄰邊銳角80°;

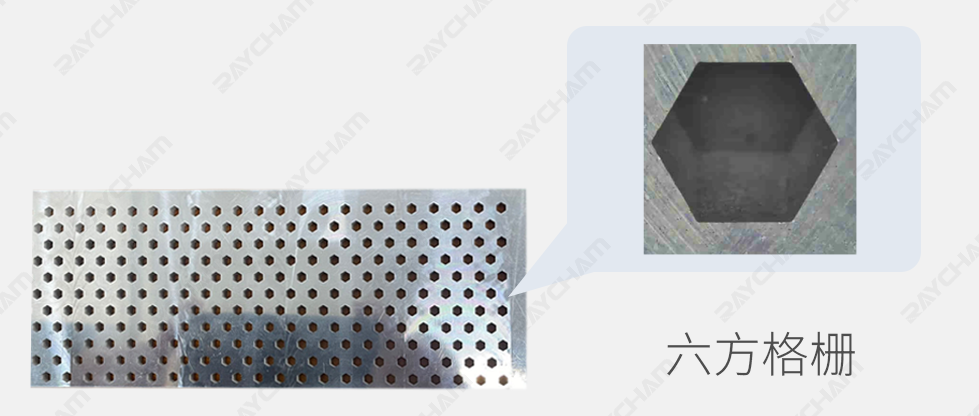

六方格柵:邊長2mm的正六邊形;

格柵拉伸矢量與板平面的角度均為60°。



 加工結果


結果表明:四方格柵和六方格柵的加工輪廓一致性良好,切邊整齊、表面無毛刺、翻邊。


經參數優化,槽側壁表面粗糙度可以達到Ra1.2左右。相鄰面之間的過渡圓弧僅在0.06mm左右。切割表面無熱影響區,重熔層可以保持在3μm以下。


<<  滑動查看下一張圖片  >>

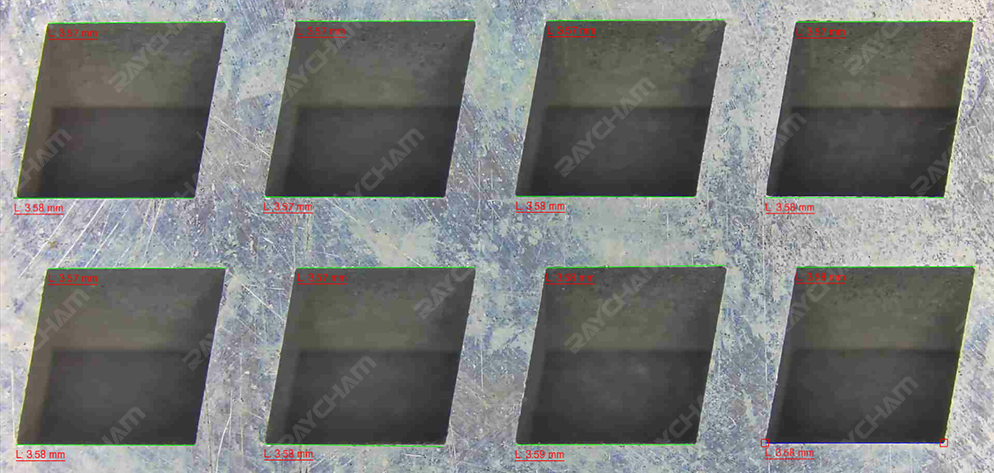

四方格柵尺寸檢測

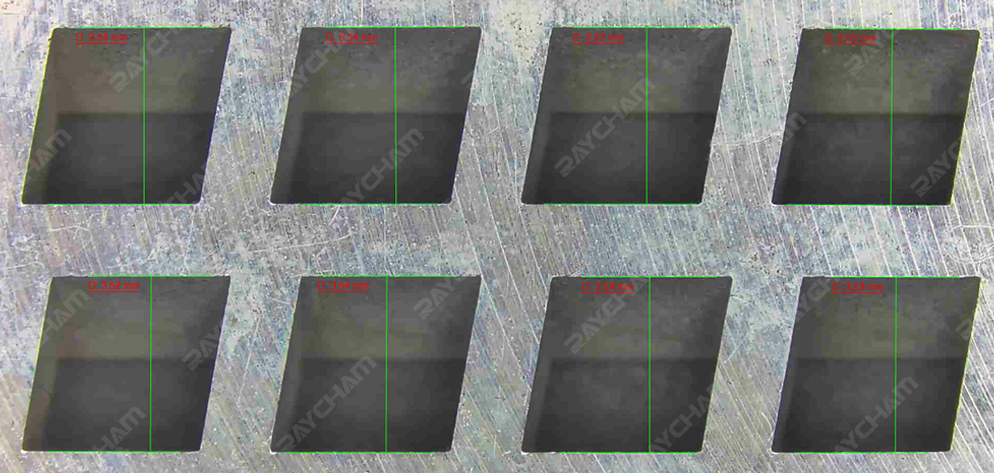

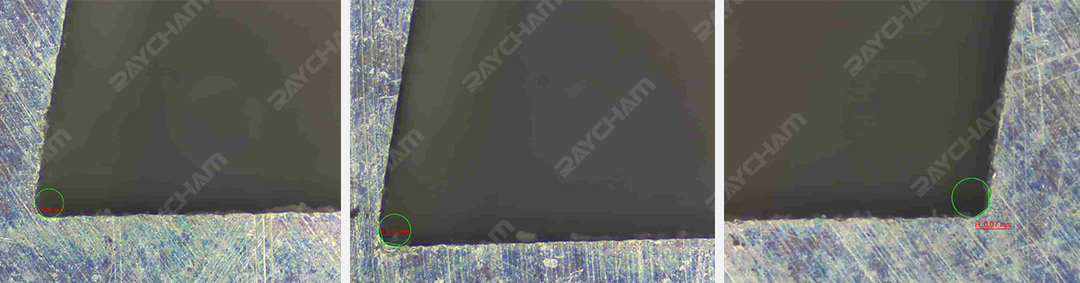

四方格柵角度以及圓度測量

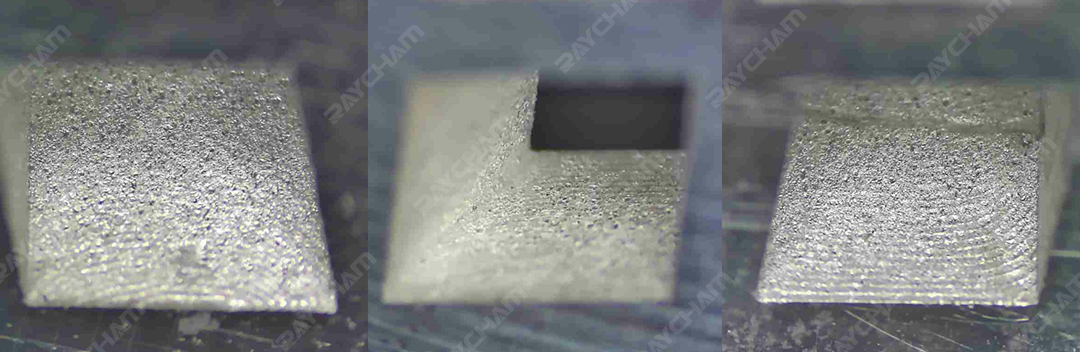

四方格柵內部加工形貌

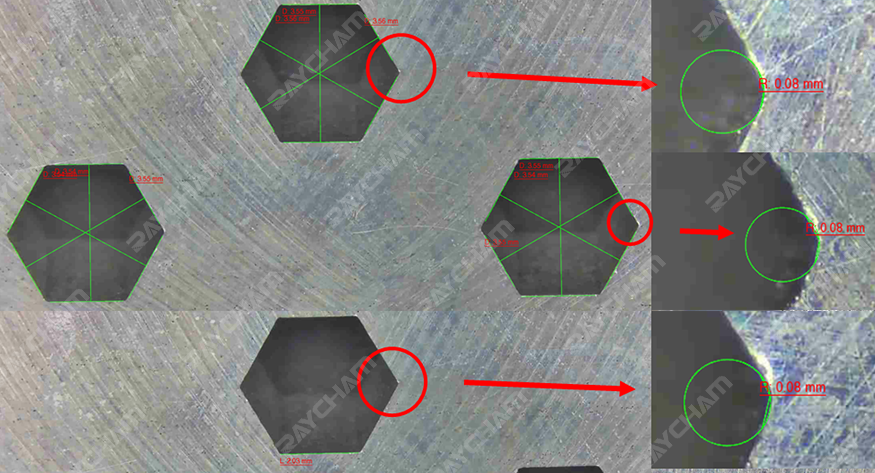

六方格柵尺寸檢測


六方格柵內部加工形貌


采用水導激光切割7075鋁合金格柵,實現了傳統CNC難以實現的加工工藝,格柵的輪廓精度高、加工一致性好。與傳統工藝相比,它不僅提高了制造效率和質量,同時降低了制造成本和能源消耗。
